Glenair高速數據鏈路連接器
發布時間：2022-03-10 17:19:31 瀏覽：1007
Glenair高速連接器和觸點是互連機器設備，改進了與盛行數據傳輸協議的兼容性，從航空航天標準數據總線協議（如ARINC1553和can總線）到網絡協議（如1000BASE-T以太網）及其外設和顯示協議，包括USB3.0和SATA。這種經久耐用的Glenair高速連接器選用屏蔽接觸技術應用，主要用于飛機航空航天電子設備、武器裝備、雷達探測，借助于信號完整性的通訊設備和其他航空航天/國防機器設備。
以太網已成為了高速系統中的主要協議類型，因為它可以利用低帶寬銅纜有效地傳輸數據。利用多對互連，標準以太網可以在銅線上滿足100米。以太網協議無所不在，向后兼容，并且不斷完善。其他盛行的協議包括SATA、DVI、HDMI和SMPTE3gsdi，Glenair高速數據鏈路連接器特別適合利用屏蔽（高頻率）觸點和電纜進行傳輸。這些協議中的每一個都帶來了獨具特色的信號完整性挑戰，這通常需要特殊的高速連接器和觸點部件來解決。
Glenair連接器是全球知名的高端品牌，廣泛應用于航天航空、軍用、艦載、精密制造等場合。深圳市立維創展科技有限公司，授權代理銷售Glenair產品，并提供技術支持。歡迎咨詢。
詳情了解Glenair請點擊：/brand/77.html
806 系列 Mil-Aero 微型連接器 與 D38999 相比，先進的電氣、機械和環境性能以及更小的尺寸和重量。符合所有 MIL-DTL-38999 性能規范。 高速以太網、USB 3.0、HDMI 和 DisplayPort 下一代小型航空航天級圓形連接器 升級的環境、電氣和機械性能 集成抗解耦技術 高速 El Ochito ?和混合 #22HD 觸點布置 |
Supernine??高速連接器 “優于 QPL” MIL-DTL-38999 高速解決方案 用于尺寸 #8 El Ochito 屏蔽觸點的加工和準備發貨高速和混合插入排列連接器。#8、#12 和 #16 Coax、Twinax 和 Quadrax 的布置也可用 支持的應用：10/100/1G/10G BASE-T 以太網、HDMI、DisplayPort、SATA、USB 3.0、1553 數據總線和通用射頻或差分數據傳輸 |
El Ochito??高速八軸觸點、預接線尾纖和跳線組件 以太網、SuperSpeed USB、HDMI、DisplayPort、SATA 觸點和跳線組件。
適用于 23 系列 SuperNine ?、80 系列 Mighty Mouse、28 系列 HiPer-D ?、79 系列、ARINC 600 和 EPXB 連接器。 |
SuperFly??數據鏈路 適用于惡劣環境的微型 10 Gb 以太網和超高速 USB 連接器 超小尺寸屏蔽八軸觸點 高達 5 Gbps 10 Gb 以太網和超高速 USB PCB 或電纜端接 |
VersaLink? 采用高速 VersaLink 接觸技術的超小型 Micro-D 連接器 VersaLink：屏蔽差分 Twinax 互連解決方案 標志性的 Glenair 設計可在標準 Micro-D 封裝中相互安裝 比軍用規格 Twinax 解決方案更高的速度和密度 單獨屏蔽的線對導致幾乎零串擾 帶有 VersaLink 觸點模塊和用于信號和電源的標準 Micro-D 插件的混合布置 |
VersaLink? 橋接器 VersaLink 橋接器：使用低插入損耗和低信號延遲點對點 Twinax 跳線繞過高損耗電路板走線 小尺寸、高密度解決方案 多功能焊接安裝或螺釘安裝板端接 100 歐姆差分雙軸 推拉配合或卡口鎖定，適用于高振動和沖擊應用 鍵控極化可防止錯配 低插入損耗和低信號延遲，適用于高數據率板卡傳輸 |
高速微型壓接矩形連接器 用于高速線對板應用的多端口微型矩形連接器
10G 以太網 ? USB 3.0 ? HDMI ? SATA ? DisplayPort
系列 790、791、792 |
高速 SpeedMaster? 10G 連接器 高速 IFEC 連接器系統可用于 Glenair 23 系列 SuperNine、824 系列 Mighty Mouse 和 28 系列 HiPer-D 連接器 使用航空工業標準 #22D 觸點、工具和廣泛可用的以太網飛行電纜 快速、簡單的端接 提供密封選項 |

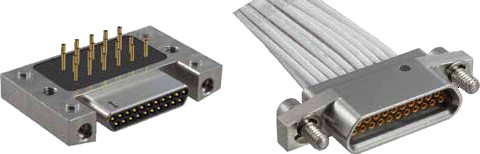

Micro-D 高速 具有 10+ Gb/秒的小型化 Micro-D 連接器/TwistPin 觸點解決方案。每個差分對的性能 預接線的工廠線組和 PCB 連接器 獨特的觸點隔離和間距可實現最佳高速性能 標準布局支持最大 #28 AWG 線 超低介電材料與優化的觸點尺寸和間距相結合 精密加工外殼，鍍金或鍍鎳 混合觸點解決方案提供 3 amp 和 1 amp TwistPin 觸點（非常適合 USB 3.0 SuperSpeed 應用） |
模塊化高速微型連接器 用于射頻和高速數字數據鏈路的創新模塊化微互連解決方案 10Gb/s 性能的低串擾、高帶寬雙軸模塊 電纜和 90° PCB 配置可實現從 I/O 到板的匹配 100 歐姆差分阻抗性能 SMT 插座，便于 PCB 安裝和最佳高速性能 混合布局包括雙同軸、50 和 75Ω 同軸電纜、混合信號和電源 采用 TwistPin 觸點，具有出色的抗沖擊和振動能力以及低接觸電阻 標準外殼尺寸和硬件 |
SuperSeal? 連接器和附件 高速、堅固的 RJ45 和 USB 連接器，適用于從軍用地面車輛到乘客 IFE 的各種應用 |
Octobyte? 用于以太網數據應用的更快的 4/8 極互連系統 |
高速/高頻射頻、微波和屏蔽觸點 適用于 MIL-DTL-38999、23 系列 SuperNine ?、80 系列 Mighty Mouse 和 79 系列 Micro-Crimp ?連接器 85 系列 |
