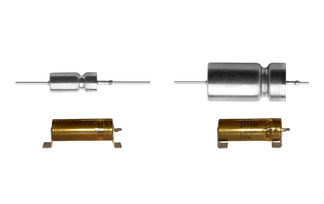

VISHAY ST系列濕式鉭電容器
發布時間：2024-04-01 10:30:17 瀏覽：744
VISHAY ST系列濕式鉭電容器，無疑是電容技術的一次革命性突破。其創新的陰極系統設計，實現了每單位體積電容的最大化，相較于傳統濕鉭產品，電容值翻倍，ESR更低，紋波電流額定值更高。更值得一提的是，它兼具固體鉭電容器的電容穩定性，且不受電路阻抗的束縛，為您的應用帶來前所未有的性能提升。
ST系列電容器采用全鉭、密封的設計，使其能在嚴苛的環境中穩定工作。無論是國防、航空航天等關鍵領域，還是工業生產和空間受限的場合，ST系列都能展現出其卓越的性能。
特性亮點：
高電容值，滿足各種應用需求
10 μF ~ 2200 μF的廣泛電容范圍
25vdc ~ 125vdc的電壓選項
極低的ESR，實現高效能量轉換
高紋波電流，應對復雜電流環境
全鉭外殼，堅固耐用
密封設計，適應惡劣環境
低DCL，保證長期穩定性
軸向通孔端子，標準錫/鉛(Sn / Pb)或100%錫(符合RoHS標準)可選
產品型號：
| STANDARD RATINGS |
CAPACITANCE
AT 25°C
AND 120 Hz
(uF) | CASE
CODE | MAX.
ESR
120 Hz
(2) | MAX.DCL AT | MAX.IMP
AT -55°C
AND 120 Hz
2 | MAX.CAPACITANCE
CHANGE AT
55℃ +85°C
(%) (%) | +125℃
(% | AC RIPPLE
85*℃
40 kHz
(mA)
RMS | PART NUMBER (1) |
+25℃
(μA) | +85*C/
+125℃
(uA) |
| 25 VDc AT 85°C;15 Vpc AT 125C |
| 120 | T1 | 1.3 | 1 5 25 -42 +8 | +12 | 1250 | ST120-25T1M |
| 560 | T2 | 0.83 | 2 10 12 65 +10 | +15 | 2100 | ST560-25T2MI |
| 1100 | L2 | 0.5 | 3 25 7 60 +20 | +45 | 3200 | ST1100-25L2MI |
| 1200 | T3 | 0.65 | 5 20 7 -70 +12 | +18 | 2600 | ST1200-25T3MI |
| 1800 | T4 | 0.5 | 6 25 7 -72 +12 | +20 | 3100 | ST1800-25T4MI |
| 2200 | T4 | 0.5 | 10 80 10 -90 +30 | +50 | 3200 | ST2200-25T4MI |
| 30 VpcAT 85°C;20 Vpc AT 125℃ |
| 100 | T1 | 1.3 | 1 5 25 38 +8 | +12 | 1200 | ST100-30TMI |
| 470 | T2 | 0.85 | 2 10 15 65 +10 | +18 | 1800 | ST470-30T2MI |
| 680 | T4 | 0.7 | 5 40 8 58 +10 | +20 | 2750 | ST680-30T4MI |
| 950 | L2 | 0.5 | 5 30 7 55 +18 | +35 | 3200 | ST950-30L2MI |
| 1000 | T3 | 0.7 | 7 25 7 -70 +10 | +18 | 2500 | ST1000-30T3MI |
| 1500 | T4 | 0.6 | 12 35 6 -72 +10 | +20 | 3000 | ST1500-30T4MI |
| 50 Voc AT 85°C;30 Vpc AT 125C |
| 68 | T1 | 1.5 | 1 5 35 -25 +8 | +15 | 1050 | ST68-50T1MI |
| 220 | T2 | 0.9 | 2 10 17.5 50 +8 | +15 | 1800 | ST220-50T2MI |
| 450 | 2 | 0.6 | 3 25 7.5 -45 +12 | +30 | 2900 | ST450-50L2MI |
| 470 | T3 | 0.75 | 3 25 10 -45 +8 | +15 | 2100 | ST470-50T3MI |
| 680 | T4 | 0.7 | 5 40 8 58 +10 | +20 | 2750 | ST680-50T4MI |
| 60 V AT 85°C;40 AT 125°℃ |
| 47 | T1 | 2.0 | 1 5 44 25 +8 | +12 | 1050 | ST47-60T1MI |
| 150 | T2 | 1.1 | 2 10 20 40 +8 | +15 | 1800 | ST150-60T2M |
| 370 | L2 | 0.6 | 3 25 9 33 +9 | +20 | 2900 | ST370-60L2MI |
| 390 | T3 | 0.9 | 3 25 15 -45 +8 | +15 | 2100 | ST390-60T3MI |
| 560 | T4 | 0.8 | 5 40 10 58 +8 | +15 | 2750 | ST560-60T4MI |
| 1000 | T4 | 1.0 | 12 90 20 -90 +30 | +50 | 3200 | ST1000-60T4M |
| 75 Vpc AT 85°C;50 Vpc AT 125C |
| 33 | T1 | 2.5 | 1 5 66 25 +5 | +9 | 1050 | ST33-75T1MI |
| 110 | T2 | 1.3 | 2 10 24 -35 +6 | +10 | 1650 | ST110-75T2M |
| 250 | 2 | 0.8 | 5 30 12 30 +6 | +15 | 2500 | ST250-75L2MI |
| 330 | T3 | 1.0 | 3 30 12 -45 +6 | +10 | 2100 | ST330-75T3MI |
| 470 | T4 | 0.9 | 5 50 12 50 +6 | +10 | 2750 | ST470-75T4M |
| 100 Voc AT 85°C;65 Voc AT 125℃ |
| 15 | T1 | 3.5 | 1 5 125 -18 +3 | +10 | 1050 | ST15-100T1M |
| 68 | T2 | 2.1 | 2 10 37 30 +4 | +12 | 1650 | ST68-100T2MI |
| 120 | L2 | 1.0 | 3 25 20.5 30 +4 | +12 | 2200 | ST120-100L2MI |
| 150 | T3 | 1.6 | 3 25 22 35 +6 | +12 | 2100 | ST150-100T3MI |
| 220 | T4 | 1.2 | 5 50 15 40 +6 | +12 | 2750 | ST220-100T4M |
| 125 VDc AT 85°C;85 Vpc AT 125 ℃ |
| 10 | T1 | 5.5 | 1 5 175 -15 +3 | +10 | 1050 | ST10-125T1M |
| 47 | T2 | 2.3 | 2 10 47 -25 +5 | +12 | 1650 | ST47-125T2MI |
| 90 | 2 | 1.3 | 5 25 25 22 +4 | +15 | 2000 | ST90-125L2M |
| 82 | T3 | 1.8 | 3 25 40 35 +5 | +12 | 1950 | ST82-125T3MI |
| 100 | T3 | 1.8 | 3 25 35 35 +5 | +12 | 2100 | ST100-125T3MI |
| 150 | T4 | 1.6 | 5 50 20 35 +6 | +12 | 2750 | ST150-125T4MI |
應用注意事項：
請避免連續反向電壓的情況
確保交流紋波峰值與直流電壓之和不超過電容器的直流額定電壓
表格中提供了85°C和40 kHz條件下的紋波電流額定值，其他溫度和頻率下的校正因子請查閱相關資料
在特定條件下，可接受瞬態反向電壓浪涌：峰值反向電壓不超過1.5 V，峰值電流與反向瞬態持續時間乘積不超過0.05 A，且反向電壓浪涌重復頻率小于10
Hz
VISHAY
ST系列濕式鉭電容器，憑借其卓越的性能和廣泛的應用領域，必將成為您項目中的不可或缺之選。無論是性能要求嚴苛的國防項目，還是空間受限的工業應用，它都能以穩定的表現，助您一臂之力。
