MAXM17724電源模塊DC-DC轉換器
發布時間：2024-06-14 09:08:48 瀏覽：581

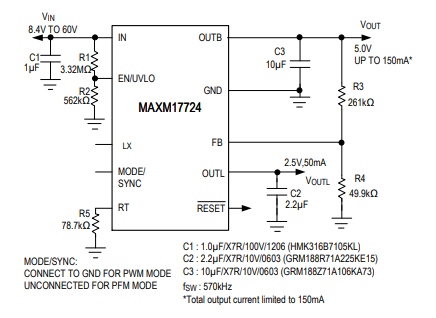

MAXM17724電源模塊是一款高性能的DC-DC轉換器，屬于Himalaya系列穩壓器IC和電源模塊的一部分。該模塊集成了一個高效的150mA同步降壓型DC-DC轉換器和一個高PSRR(電源抑制比)、低噪聲的50mA線性調節器，采用uSLIC?電源模塊封裝，尺寸緊湊，僅為2.6mm
x 3mm x 1.5mm。
該電源模塊的工作輸入電壓范圍寬達4V至60V，適用于多種工業和電池供電設備。DC-DC轉換器部分可以提供高達150mA的輸出電流，而線性調節器則可以提供50mA的輸出電流。MAXM17724模塊的DC-DC轉換器提供可調節的輸出電壓，而線性調節器則提供1.2V至3.3V的固定輸出電壓。
MAXM17724模塊的特性包括：
- 容易使用：即插即用設計，簡化電源方案。
- 寬輸入電壓范圍：4V至60V。
- 可調節和固定輸出電壓模塊。
- 內置電感和補償。
- 高輸出電流：降壓型轉換器提供高達150mA，線性調節器提供50mA。
- 高精度：線性調節器輸出精度為±1.3%，降壓型轉換器的反饋電壓精度為±2%。
- 全陶瓷電容設計，布局緊湊。
- 高效：可選PWM或PFM工作模式，PFM可提升輕載效率。
- 低功耗：2.5μA關斷電流，70μA空載電流。
- 靈活的設計：內部軟啟動和預偏置啟動，可調節開關頻率范圍，帶外同步。
- 可靠性高：過流保護、過溫保護，工作環境溫度范圍為-40°C至+125°C，結溫范圍為-40°C至+150°C。
- 堅固耐用：符合多項國際標準，包括電磁兼容性、跌落、沖擊和振動標準。
MAXM17724電源模塊適用于工業傳感器、可編程邏輯控制器、電池供電設備、HVAC與樓宇控制等領域，可以替代傳統的LDO(低壓差線性穩壓器)，提供更高效、更可靠的電源解決方案。
型號：
| PART NUMBER | TEMP RANGE | PIN-PACKAGE | STEP-DOWN
CONVERTER OUTPUT
VOLTAGE(V | LINEAR REGULATOR
OUTPUT VOLTAGE (V) |
| MAXM17710AMB+* | 40℃ to +125℃ | 10-uSLIC | 3.3 | 1.2 |
| MAXM17710AMB+T* | 40°℃ to +125℃ | 10-uSLIC | 3.3 | 1.2 |
| MAXM17711AMB+* | 40℃ to +125℃ | 10-uSLIC | 3.3 | 1.5 |
| MAXM17711AMB+T* | 40℃ to +125℃ | 10-uSLIC | 3.3 | 1.5 |
| MAXM17712AMB+ | 40°℃ to +125℃ | 10 -uSLIC | 3.3 | 1.8 |
| MAXM17712AMB+T | 40℃ to +125℃ | 10-uSLIC | 3.3 | 1.8 |
| MAXM17713AMB+* | 40°℃ to +125℃ | 10 -uSLIC | 3.3 | 2.5 |
| MAXM17713AMB+T* | 40°℃ to +125℃ | 10-uSLIC | 3.3 | 2.5 |
| MAXM17714AMB+* | 40℃ to +125℃ | 10-uSLIC | 3.3 | 3.0 |
| MAXM17714AMB+T* | 40°℃ to +125℃ | 10-uSLIC | 3.3 | 3.0 |
| MAXM17715AMB+* | 40°℃ to +125℃ | 10 -uSLIC | 5 | 1.2 |
| MAXM17715AMB+T* | 40℃ to +125℃ | 10-uSLIC | 5 | 1.2 |
| MAXM17716AMB+* | 40°℃ to +125℃ | 10 -uSLIC | 5 | 1.5 |
| MAXM17716AMB+T* | 40℃ to +125℃ | 10-uSLIC | 5 | 1.5 |
| MAXM17717AMB+* | 40℃ to +125℃ | 10-uSLIC | 5 | 1.8 |
| MAXM17717AMB+T* | 40℃ to +125℃ | 10-uSLIC | 5 | 1.8 |
| MAXM17718AMB+* | 40℃ to +125℃ | 10-uSLIC | 5 | 2.5 |
| MAXM17718AMB+T* | 40°℃ to +125℃ | 10-uSLIC | 5 | 2.5 |
| MAXM17719AMB+* | 40℃ to +125℃ | 10-uSLIC | 5 | 3.0 |
| MAXM17719AMB+T* | 40°℃ to +125℃ | 10-uSLIC | 5 | 3.0 |
| MAXM17720AMB+ | 40℃ to +125℃ | 10-uSLIC | 5 | 3.3 |
| MAXM17720AMB+T | 40℃ to +125℃ | 10-uSLIC | 5 | 3.3 |
| MAXM17721AMB+* | 40°℃ to +125℃ | 10 -uSLIC | Adjustable | 1.2 |
| MAXM17721AMB+T* | 40°℃ to +125℃ | 10-uSLIC | Adjustable | 1.2 |
| MAXM17722AMB+* | 40℃ to +125℃ | 10-uSLIC | Adjustable | 1.5 |
| MAXM17722AMB+T* | 40°℃ to +125℃ | 10-uSLIC | Adjustable | 1.5 |
| MAXM17723AMB+* | 40℃ to +125℃ | 10-uSLIC | Adjustable | 1.8 |
| MAXM17723AMB+T* | 40℃ to +125℃ | 10-uSLIC | Adjustable | 1.8 |
| MAXM17724AMB+ | 40°℃ to +125℃ | 10 -uSLIC | Adjustable | 2.5 |
| MAXM17724AMB+T | 40℃ to +125℃ | 10-uSLIC | Adjustable | 2.5 |
| MAXM17725AMB+* | 40℃ to +125℃ | 10-uSLIC | Adjustable | 3 |
| MAXM17725AMB+T* | 40°℃ to +125℃ | 10-uSLIC | Adjustable | 3 |
| MAXM17726AMB+* | 40°℃ to +125℃ | 10 -uSLIC | Adjustable | 3.3 |
| MAXM17726AMB+T* | 40°℃ to +125℃ | 10-uSLIC | Adjustable | 3.3 |
