XL-1A和XL-1C晶體諧振器Connor-Winfield
發布時間:2024-10-12 09:09:50 瀏覽:530

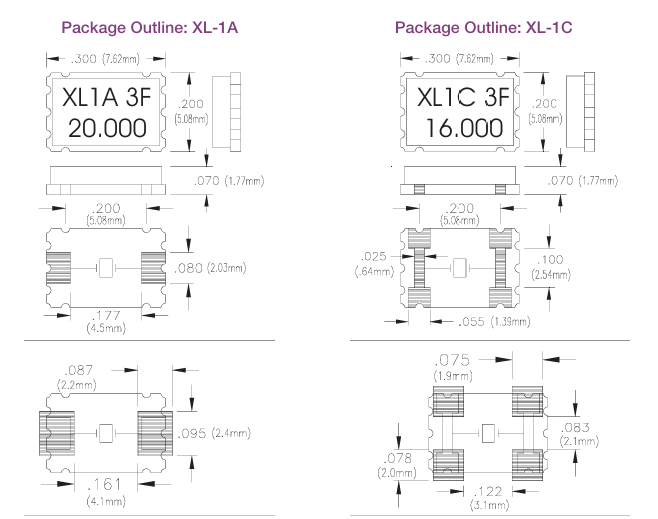

Connor-Winfield XL-1A和XL-1C晶體諧振器是一系列用于許多晶體應用的基頻和泛音AT切割晶體。它們有7.62x5.08毫米的密封陶瓷包裝。
絕對最大額定值
存儲溫度:-55°C 至 125°C
電氣規格
頻率范圍:8 - 100 MHz
頻率容差:±50 ppm @ 25°C
溫度穩定性:±50 ppm
工作溫度范圍:-10°C 至 60°C
并聯電容:7 pF
等效串聯電阻(ESR):見下表
負載電容:見下表
驅動電平:典型值0.1 mW
抗沖擊性:±5 ppm
抗振性:±5 ppm
絕緣電阻:500 M Ohm @100Vdc ±15Vdc
Frequency range | Frequency Range Table Mode of Oscillation | E.S.R. | CL | ||
8.000MHz | to | 9.999MHz | Fundamental | 80 ohmMax | 16pF |
10.000MHz | to | 15.999MHz | Fundamenta | 60 ohm Max | 16pF |
16.000MHz | to | 50.000MHz | Fundamenta | 40 ohm Max | 16pF |
28.000MHz | to | 84.000MHz | 3rd Overtone | 60 ohm Max | Series |
84.001MHz | to | 100.000MHz | 5th Overtone | 80 ohm Max | Series |
產品特點:
基頻或泛音AT切晶體
頻率校準±50ppm
溫度穩定性±50ppm
表面貼裝封裝
卷帶包裝
符合RoHS標準/無鉛
相關推薦:
供應Connor-Winfield溫度補償晶體振蕩器TCXO
供應Connor-Winfield壓控溫度補償晶體振蕩器VCTCXO
供應Connor-Winfield壓控晶體振蕩器VCXO
供應Connor-Winfield恒溫晶體振蕩器OCXO
供應Connor-Winfield壓控恒溫晶體振蕩器VCOCXO
供應Connor-Winfield時鐘同步發生器
供應Connor-Winfield頻率轉換模塊
更多Connor-Winfield晶振產品可咨詢立維創展。
推薦資訊

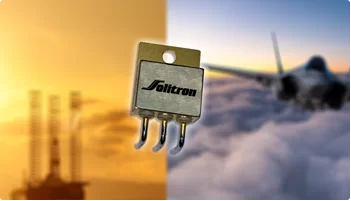

Solitron? SD11705 和 SD11707 是兩款1200V 碳化硅 (SiC) MOSFET 器件,采用密封的 TO-258 封裝,專為最苛刻的工業、航空航天和國防應用而設計。工作溫度范圍為-55°C至175°C,兩款器件均提供50A的連續漏極電流。SD11705提供 RDS(開)為 32mΩ,而 SD11707 具有 RDS(開)16mΩ。也可根據要求提供 200°C 工作溫度。
