Q-Tech QT4107SDM-55.000MHz低相位噪聲OCXO

發布時間：2024-12-06 08:43:14     瀏覽：1183

　　Q-Tech推出的高穩定性爐控晶體振蕩器(OCXO)是一種可靠性極高的信號發生器，可提供正弦波或HCMOS輸出。該OCXO專為航空航天應用而設計，能夠耐受高達100kRad(總劑量)的輻射水平，還能承受高沖擊和振動。其采用的低G - 靈敏度SC - 切割晶體確保了OCXO具有非常低的相位噪聲，性能可達1PPB/G或更優，這種結構設計的可靠性使其適用于嚴苛的環境應用。

Q-Tech QT4107SDM-55.000MHz低相位噪聲OCXO

　　應用領域

　　- 滿足當今太空級應用需求。

　　- 用于控制和測量工作。

　　- 在信號處理方面發揮作用。

　　規格參數

　　輸出頻率范圍：1MHz至125MHz。

　　供電電壓：允許±5.0%的波動，支持+3.3Vdc、+5Vdc、+12Vdc和+15Vdc。

　　初始容差(@ + 25oC)：±0.2ppm。

　　頻率穩定性與電壓變化關系：在溫度范圍內為±10PPB。

　　頻率穩定性與負載變化關系：負載變化±5.0%時為±20PPB。

　　預熱功率(max.@ - 40oC)：4.8W。

　　穩態功率(max.@ + 25oC)：2.7W。

　　預熱時間(@ + 25oC至±100PPB，以2小時為參考)：10分鐘。

　　輸出波形：正弦波、HCMOS。

　　輸出功率：+3.0±1.0dBm。

　　輸出功率穩定性：在溫度范圍內為±1.0dBm。

　　占空比：在溫度范圍內為50%±5.0%。

　　輸出負載：50Ω 10kΩ//15pF。

　　諧波(在溫度范圍內)：- 35dBc。

　　雜散(在溫度范圍內)：- 90dBc。

　　老化：每天1PPB，15年1.5PPM。

　　G - 靈敏度(max.)：1PPB/G。

　　相位噪聲(以50MHz OCXO為典型值)：1Hz - 70dBc/Hz，10Hz - 102dBc/Hz，100Hz - 132dBc/Hz，1kHz - 148dBc/Hz，10kHz - 155dBc/Hz，100kHz - 155dBc/Hz。

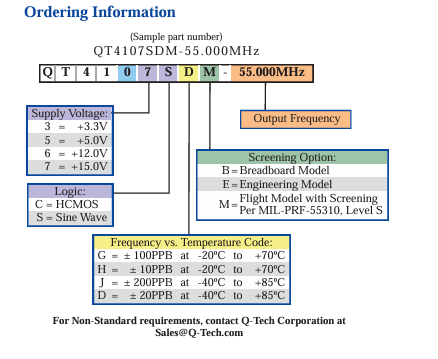

　　訂購指南：

Q-Tech QT4107SDM-55.000MHz低相位噪聲OCXO訂購指南

深圳市立維創展科技有限公司授權代理銷售Q-TECH產品，備件現貨，歡迎與業界同行合作。
