LNF-LNC45_77WA低溫低噪聲放大器LNA
發布時間:2025-04-25 09:13:04 瀏覽:489
LNF-LNC45_77WA是一款45-77 GHz的低溫低噪聲放大器(LNA),采用Low Noise Factory的專有磷化銦(InP)高電子遷移率晶體管(HEMT)技術,具有極低的噪聲溫度和高增益,適用于毫米波通信、雷達和射電天文學等需要高靈敏度的高頻系統。
產品特性
RF帶寬:45-77 GHz。
噪聲溫度:13 K。
噪聲系數:0.19 dB。
增益:33 dB。
直流電源(典型值):Vds = 0.7 V,Ids = 13 mA。
RF連接器:WR15,UG387/U。
直流連接器:9針母端Nano-D。
絕對最大額定值:
Vds:-0.5 V至2.7 V
Ids:100 mA
Vgs:-20 V至20 V
直流電壓(輸入和輸出):-30 V至30 V
RF輸入功率:0 dBm
工作溫度:4 K至358 K
典型特性:
Vgs:+2.5 V
輸入反射損耗(IRL):10 dB
輸出反射損耗(ORL):15 dB
輸出P1dB(1 dB壓縮點功率):待定(TBD)dBm
輸出OIP3(三階互調截點):待定(TBD)dBm
重量:23克。

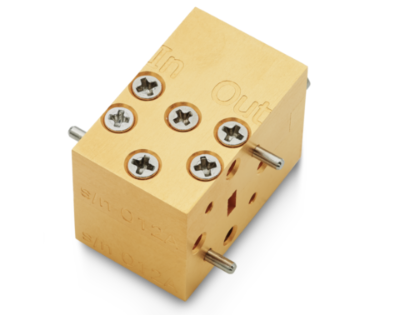

包裝:采用標準WR15波導模塊封裝
尺寸:16.63 mm x 26.55 mm x 19.2 mm
接線:Nano-D面板連接器
Quantum Microwave 是一家專注于低溫微波和毫米波元件的高科技公司,總部位于美國。其核心產品包括低溫衰減器、低噪聲放大器、毫米波組件等,廣泛應用于量子計算、通信、傳感和天文學領域。深圳市立維創展科技有限公司專業代理Quantum Microwave產品,擁有價格優勢,歡迎咨詢。
